将AutoCAD电气项目文件更新为新的环境文件
AutoCAD电气控件中的环境文件(wd.env)，软件在其中检索创建图纸所需的内容。wd。env标识:
- 示意图中使用的各种符号库的位置;
- 面板图纸中使用的1:1脚印;
- 菜单文件的位置，允许您选择原理图符号和足迹。
如果对环境文件进行了更改，则在更改之前创建的项目文件将不会自动更新最初创建项目时建立的库和菜单文件路径。在某些情况下，您将希望保留项目中的原始位置，但在大多数情况下，您将希望将项目更新到新的位置。
此文档将向您展示将旧项目或其他人创建的项目更新到当前环境文件位置所需的步骤。

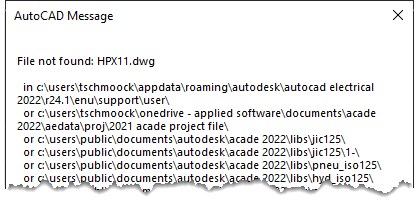

大多数情况下，您会意识到路径是错误的，因为会显示一个对话框，让您知道软件在多个位置寻找您试图插入的符号，但都找不到。对话框看起来像这样:
很多时候，用户得到这条消息是因为他们升级到软件的新版本，并且他们正在使用在以前版本中创建的项目文件。此外，如果项目是由另一家公司创建的，它将有不同的路径标识。开云体育全站客户端当合作的公司共享他们的项目时，就会发生这种情况，比如面板制造商提供完成的面板和图纸文件。激活旧项目后，用户尝试从库中检索一个符号，并将获得AutoCAD消息，显示该符号的查找位置。
当这种情况发生时，用户通常会转到项目属性选项，展开库位置，并意识到它们指向了错误的位置。这里有一个默认按钮，允许您更新每个类别，而不是为每个需要更新的项目一次一行地编辑位置。
要将项目更新到环境文件中定义的位置，您需要在Library和Icon Menu Paths下的project Settings选项卡上选择四个类别中的每一个，并单击Default按钮。如果从一个版本到另一个版本使用默认路径，项目文件将自动更新到新的路径。但是，如果进行了任何更改，则路径将不会更新。

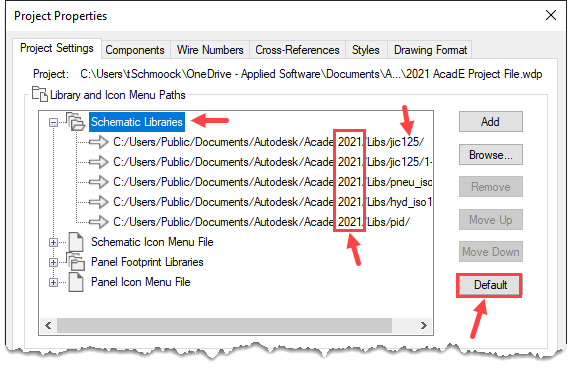

下面是使用Default按钮更新旧项目文件之前的一个例子:

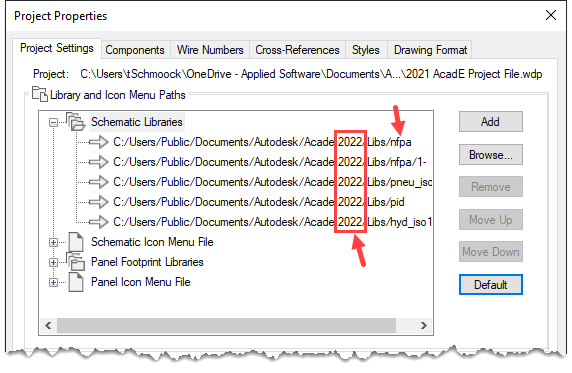

这是更新后的同一个项目:
了解如何管理AutoCAD电气环境和项目文件可以节省数小时的时间和挫折。
环境文件还告诉AutoCAD电气在哪里检索和保存其他文件。一些例子是:
- 图标菜单对话框中的浏览按钮;
- 在“新建项目”对话框中识别的默认位置路径;
- 目录数据库。
将环境文件设置为所有组成员的单一源，将确保每个人都从相同的内容中工作和检索。
AutoCAD电气内容可以在服务器上或通过Autodesk Vault进行设置。将共享内容移动到服务器或Autodesk Vault将避免锁定到某个版本，也将使迁移到新版本更容易。
现在是时候了!等待的时间越长，你需要做的清理工作就越多。
