AutoCAD Plant 3D
创建和编辑P&ID, 3D模型和精确的管道正字法
以及工厂设计的特定行业工具集的等距。
工厂设计工具集的AutoCAD
用于工厂设计的行业特定的工厂3D工具集现在包含在AutoCAD中。AutoCAD工厂三维是用于创建工艺装置组件的3D模型的规范驱动。用户可以布线管道，添加设备，添加额外的组件，并包括支撑结构。在AutoCAD中建模的任何东西都可以引用到工厂3D模型中，以便创建工艺工厂设施的完整数字表示。
P&IDs
AutoCAD Plant 3D和P&ID的设计都允许用户在中央项目数据库中协作，以及在项目图纸上“离线”工作。有时，最新的数据来源可能是图纸本身，而不是项目数据库。
在编辑过程中需要恒定的同步，在打开和保存操作期间也需要某些独特的过程。
P&ID图中的每个组件都有链接到数据管理器的数据。
使用Data Manager，用户可以查看数据报告，将它们导出到电子表格或CSV(逗号分隔值)文件，并将它们导入到程序中。
- 快速PID绘图与上下文AutoCAD命令
- 特定于项目的标记和报告格式支持客户标准定制。
- 数据验证快速确定数据一致性并识别潜在错误。
- P&ID行业标准符号库在工具面板中
- 组件-设备(泵、储罐、容器)、喷嘴(法兰或流量)、仪器(控制阀、流量计、仪表气泡)、内联组件(阀门和减速器)、非工程项目(连接器、流量箭头、其他缺乏可报告数据的项目)。
- 线示意图-管道线路(一次、二次线段、夹套管段)和信号线(电气、液压、气动)。
管道的文档
- 创建、编辑。直接从3D模型重命名、更新或删除管道正字图。
- 产品自动化管道等距直接来自3D模型。
- 直接从3D模型自动填充特定于项目的报告。
- 与其他学科合作，创建和共享工厂的BIM模型。
三维建模
- 快速三维工厂建模使用参数化设备，结构钢和管道规格从行业标准目录
- 参数化设备模板，更快的工厂布局
- 使用行业标准钢截面进行结构建模
- 创建项目特定的管道规范，以满足工作要求
植物3D Boost

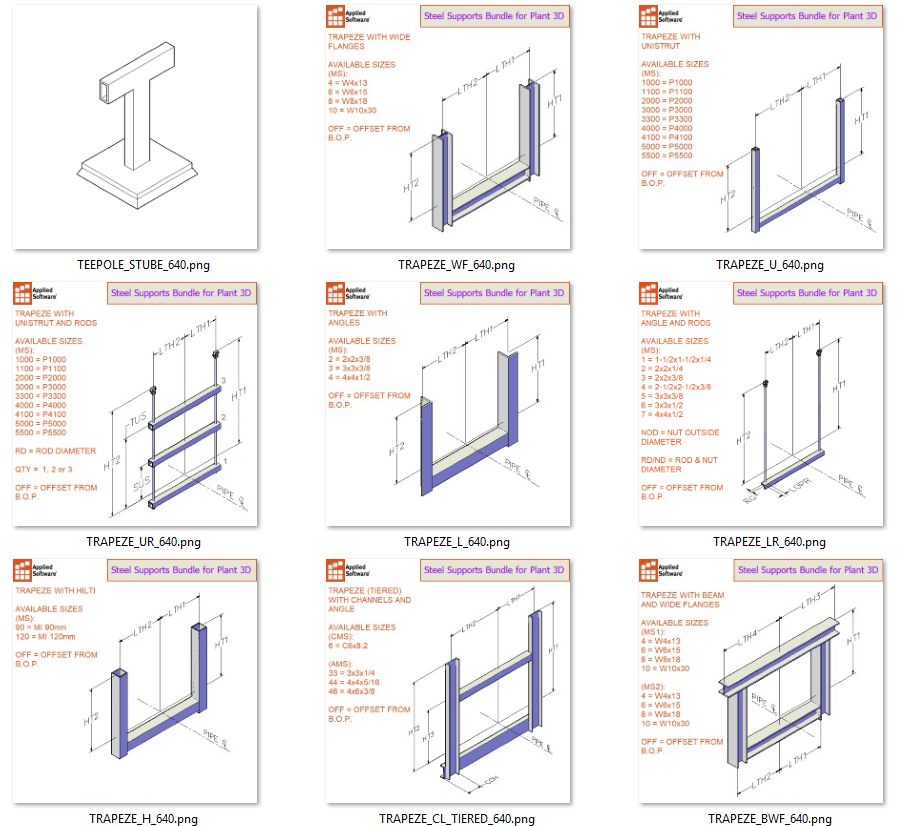

Autodesk Plant 3D工具集的专业预配置项目模板、目录内容、报告模板和实现指南。
我们的专家是怎么说植物3D的
David Wolfe和BJ Bates讨论了在工厂设计中工作的组织所面临的挑战，以及应用软件公司的专家服务如何提供帮助。
