发明者孔和螺纹注释错误
在这篇文章中，我想与你们分享我最近在教一所大学时的一个发现发明家基本面类。我实际上是在演示新的DWG Underlay功能，然后演示了Inventor中的注释工具，包括Hole Note工具。当我尝试创建一个Hole Note时，我收到了以下错误消息(见下图):

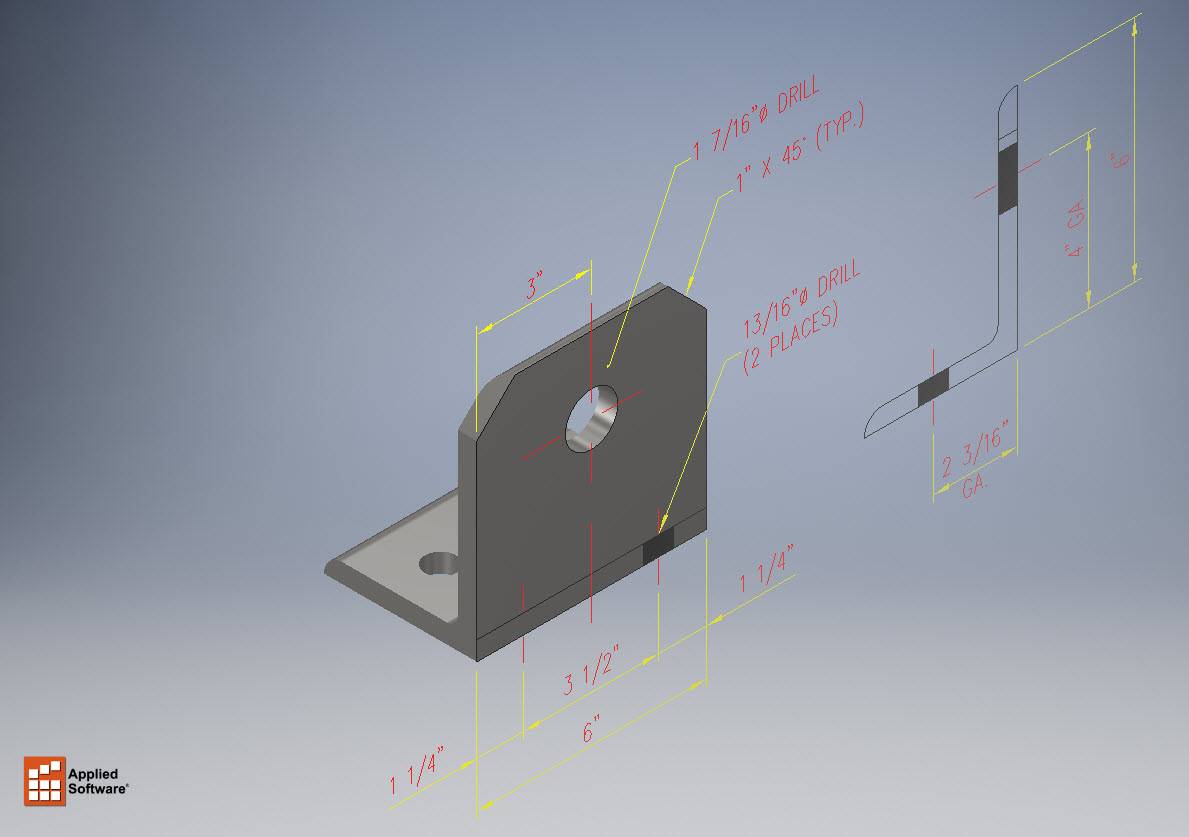

现在来看看我是如何得到这个错误的。您将在这里看到的工作流是将AutoCAD DWG underlay引入Inventor的有效场景，然后详细描述绘图。图纸文件被导入inventor，但图纸只是一个Model Space文件，其中包含要使用的几何图形，比例为2:1。
所以，我从AutoCAD中投影出来用来建模我的零件的几何尺寸是原来的两倍。我使用直接编辑命令和缩放选项将部分按.5缩小，结果得到一个按比例真实的模型。最后，当从这个模型中详细绘制图纸时，我尝试使用孔和螺纹笔记工具，但收到的信息如第一张图所示。对于螺纹孔，可以理解的是，在缩放孔上使用命令时有太多的解释要考虑，但在这种情况下，它是从DWG和挤出的投影，所以我认为Inventor可以解决这个问题。
您可以简单地使用General Dimension命令，并编辑尺寸以反映所需的Hole和Thread音符的类型，从而轻松解决这个问题。或者，你可以简单地等待建模孔，直到部分被缩放。在任何情况下，使用AutoCAD DWG底层工具都是将遗留数据或供应商数据带入Inventor环境的极好方法。
