终极P&ID清单如何让你的生活更轻松
客户审查，对一致报告的控制，需要访问数据最新更改的组…这些是CAD用户在项目中使用的一些挑战AutoCAD P&ID面对每一天。当涉及到这些挑战时，有一种方法可以让生活变得更容易P&ID线表在您的工作流中。
开箱即用线路列表显示设备部件之间的线路和工艺信息以及连接的线路编号。它可能无法以您习惯的方式显示信息。而且你可能不得不费力地浏览太多不必要的东西来找到“发送/发送”信息。的最终行列表看起来更像您习惯看到的，同时帮助您维护p&id以及工艺、机械和电气组的有效信息。自动生产线列表可以帮助您维护p&id以及工艺、机械和电气组的有效信息。
最终的行列表将被简化，以显示设备“到/从”，并为该行号绘制信息。当然，这本身就足够有用了。但是想象一下如果是这样的话自动．完成了!P&ID线路列表窗口在P&ID图中显示所有线段和相关的配件、阀门和内联组件。管道行组号决定了行顺序。从行列表中，您可以选择任何可用的P&ID对象，并将其映射的Plant 3D对应对象放置在Plant 3D模型中。P&ID对象的属性值被复制到Plant 3D模型。
应用软件已经形成了自定义自动线路列表这更符合行业标准。应用自动线路列表的优点如下:
- 一致的行列表控制和输出——设置一个P&ID属性来识别哪一行携带主要的流程信息。导出为PDF, HTML, XLS, XLSX具有相同的视觉外观。
- 访问非plant 3D用户的新数据-访问试用版，以便任何项目团队成员都可以使用报告创建者。
- 使用最新更改更新的项目数据- Excel报告可以修改并导入到项目中，用户可以接受或拒绝更改。
- 使用指南
应用已开发分步指导成功使用自动线路列表，包括以下工作流程:
存储报表创建器模板
报表创建器模板可以在*.zip文件中交付，并将以*.zip结尾。RCF文件扩展名。在网络或共享位置上创建文件夹，所有需要报表模板的用户都可以访问该文件夹。
配置业务群组设置
应用线路列表使用自定义项目设置。为了使用行列表，将对项目设置进行以下更改。
- 设置绘图编号-行列表使用绘图编号属性。
- 添加管道线路组属性—线路列表使用几个自定义管道线路组属性来跟踪和填充信息。
- 添加管道线段属性—线段类上的自定义属性允许用户自定义报表中线段的显示。

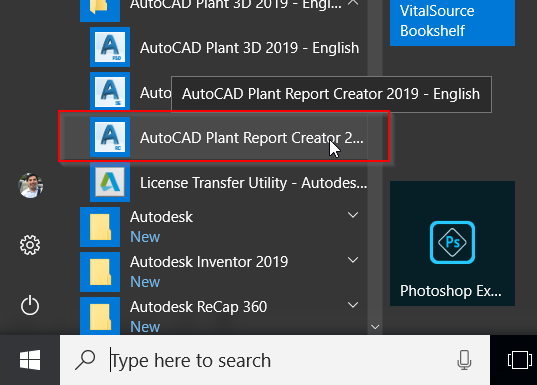

启动报表创建器
报表创建者应用程序为AutoCAD P&ID/Plant 3D生成报表。该应用程序可以在“AutoCAD Plant 3D 20XX - English”文件夹中找到。

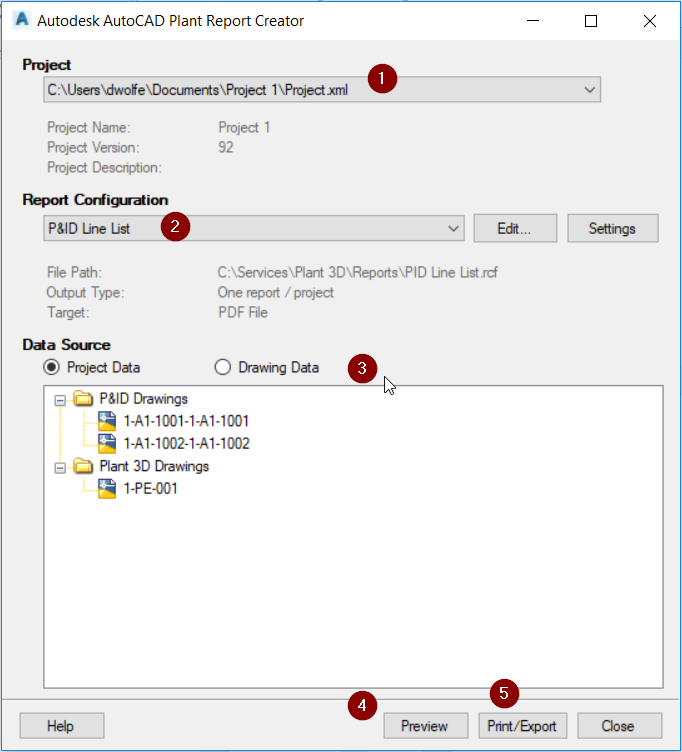

创建行列表报表
在报表创建者中:
- 完成项目的选择。
- 选择行列表报表。
- 选择项目数据。绘图数据将允许您从选定的绘图中创建报告，而不是整个项目。

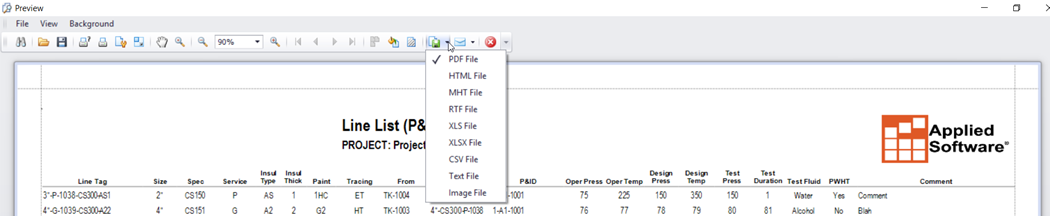

- 报告预览允许在自定义位置使用自定义文件类型创建报告，这非常适合创建供客户查看的pdf。
- 打印/导出将在预定义的报告位置生成具有默认报告类型的报告。导出结果对话框将显示一个直接打开报告的超链接。

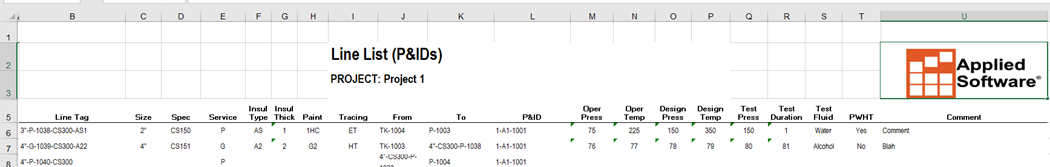

在Excel中生成的报表将具有一致的列宽和行高。第一行将包含由Plant 3D读取用于导入的列标题。
修改P&ID行列表数据
尽管报表自动从数据中提取，但有时需要对应该显示的特定行组属性进行更多的控制。虽然报表创建者允许大量选项来自定义手动数据的加载方式，但默认报表允许以下技术来控制报表行信息:
·不可修改的列-某些列将不会被导入到项目中，因此，您所做的任何更改都不是永久性的。
·主尺寸和规格-当ismainlinessegment属性被设置为“true”时，报告将从该行提取尺寸和规格来填充报告数据。
·设置P&ID Drawing - ismainlinessegment还定义了图纸属性中应该报告哪些图纸。
导入线路列表报表
当将P&ID Line List导入到项目中时，从报告预览生成的文件将保存到用户保存它们的位置。从Export/Print按钮创建的文件转到报表设置中定义的位置。通常使用“项目文件夹\Reports”位置。
注意:如果用户将报表导出到相同的文件，则始终从同一文件导入。用户必须在更改后立即导入，以减少丢失编辑的机会。如果用户将报表导出到按日期划分文件时，编辑器必须通知用户需要导入哪个文件。
配置线路列表
要为各种客户端定制行列表，您可能需要进行某些更改:
·列-有几个特殊的列被保留和不应该被修改，或者报告可能不起作用。
- 自定义行标记-您可以添加/删除项目以匹配客户端的行号格式。
所有这六个工作流程都在名为“行列表报告”的技术文件中进行了深入解释，该文件由Applied Software Plant 3D专家专门为Applied开发工厂三维客户。如果有简化P&ID行列表信息生成自动以一种形式熟悉用声音几乎好得令人难以置信，那么是时候去看看了。最终的行列表将被简化，以显示设备“到/从”，并为该行号绘制信息。当然,t
联系申请今天为一个快速发现电话并了解您的P&ID项目和您的生活质量如何从应用自定义自动P&ID行列表中受益。征服设计和布局的挑战你面对每一天你的P&ID项目。项目经理每天都要面对的挑战。项目经理使用的挑战
