在Plant 3D中创建管道BOM
工厂三维是一个功能强大的设计工具，在您建模的部分背后有一个数据库。使用名为Report Creator的报告工具，您可以创建几种类型的报告，如设备数据表、P&ID行列表、仪器列表和管道材料清单(bom)。这篇文章将深入探讨如何创建一个管道BOM。获得正确的管道BOM的主要问题通常是:
- 包括类
- 分组
包括类
当启动管道BOM时，使用库存报告文件夹中已经可用的3D零件报告。当报表配置对话框打开时，单击Edit Query。
在所包含的类列表中，确保添加了您希望在报告中看到的类。在某些情况下，您将需要删除类。例如，在库存3D零件报告模板中，包括承插焊类，这在管道BOM中不会显示。
分组
最难解释和可视化的概念之一是分组如何影响您的报告。分组是一种通过将具有相同属性值的行组合在一起来控制所显示行的方法。为了了解这是如何工作的，让我们通过一些示例来了解。这些示例将说明如何将BOM行移动到不同的组标题中更改报表中显示的行。
详细的行

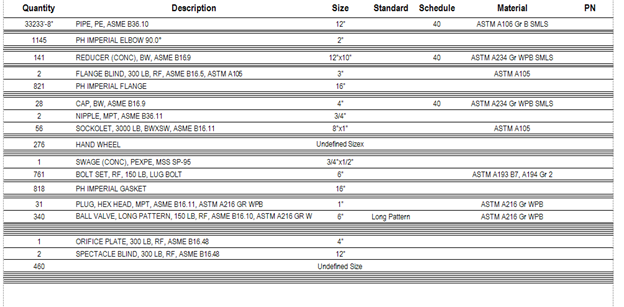

第一个示例显示了详细信息部分中的摘要。然而，detail部分是数据库中每一行的一对一列表。详细信息行中不能出现分组，因此报告将显示模型中的每个管道、配件和阀门。这里您看到了一个重复的长度值，因为我们的摘要没有正确地运行，但是报告仍然为模型中的每个管道显示一行。
组头4
接下来让我们看看第二高的组级别。组列表中越高的行在显示结果时优先级越高。我们的自定义报告具有基于标高进行分割的能力，但这取决于项目中的某些属性，因此在本文中将跳过该字段。
顶部的GroupHeader4框对应于底部的Group and Sort面板中的ACP_ClassOrder字段。每当选中Show Header列下的框时，报表创建者将添加一个GroupHeader行，您可以在其中放置控件以更改值的分组。
关于ACP_ClassOrder属性的特别说明:Plant 3D使用该属性来驱动bom中的部件排序。因为管道以“P”开头，所以它通常位于部件列表的底部。为了满足行业标准并在bom顶部显示管道，使用了ACP_ClassOrder(硬编码)。数值由程序驱动，适用于阀门，配件和所有其他3D模型部件。
因为汇总表位于第二张图像中的GroupHeader 4中，所以我们为ACP_ClassOrder属性中的每个值获取一行。
组头1
下一个变化是将汇总表移动到GroupHeader1，它不是按顺序排列的。组标头已经包含了一个带有简短描述的标签。将BOM表移动到组标头较低的位置会导致模型中的每个短描述都有一行。
组头3
使用Group Header 3行可以提供更多详细信息，将具有相同短描述但不同长描述属性的行分开，如ELL 90 LR和REDUCER (CONC)行所示。注意，使用完整的描述字段意味着具有相同的短描述(法兰WN)但不同的压力等级(150/300)的项目将得到单独的行(*提示*这是正确设置组的主要原因之一)。
组头2
最后一个滤镜是RoundedElbowAngle。因为它在Engineering_NominalDiameter字段的下面，所以尺寸被排序，具有不同切割角度的弯头将被分组在一起。
应用软件BOM
Plant 3D是一个功能强大的设计工具，报表创建器允许您自定义报表以满足您的特定需求。Applied Software提供了一个自定义的报表模板，可以为您处理所有这些项目。此外，您还可以根据地上和地下的分类对管道进行分组。应用材料公司的专家很乐意向你展示更多。请求发现电话今天学习如何把应用植物3D专家的优势为您工作。
