复杂的路由在AutoCAD工厂3D - #2
在钢构件或其他物体上休息管道可能很困难，除非你知道诀窍。
这是一个场景:
水平路线需要垂直向下转弯，然后需要水平转弯躺在钢铁上。

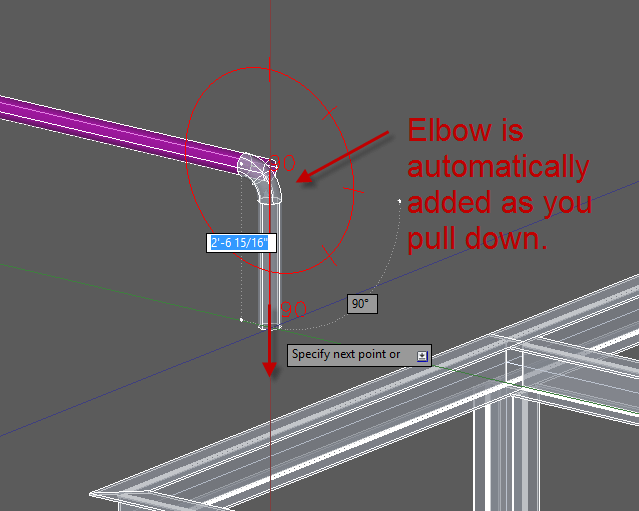

要路由该管道，您需要继续管道运行，方法是选择管道，然后在
结束了。你会在路上看到一个弯头。
您需要将路由线设置为BOP。你会在ribbon (Home选项卡，Routing &
海拔面板)

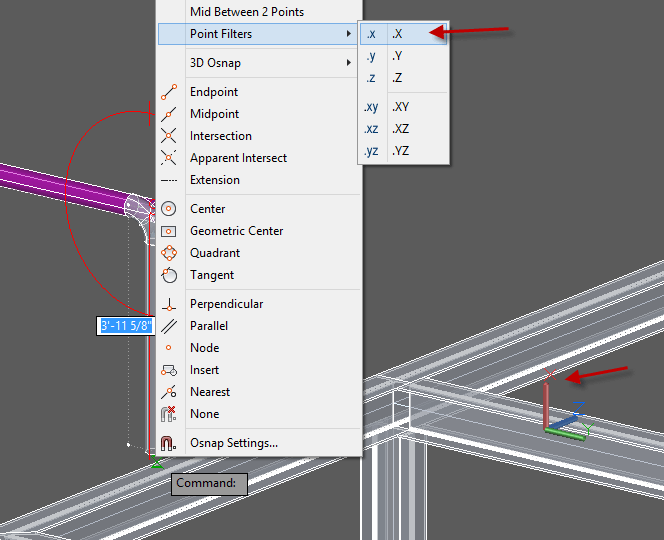

使用.X点过滤器选择你想要管道横过的钢的顶部
选择钢构件的上边缘，并注意，管道不会通过钢当你

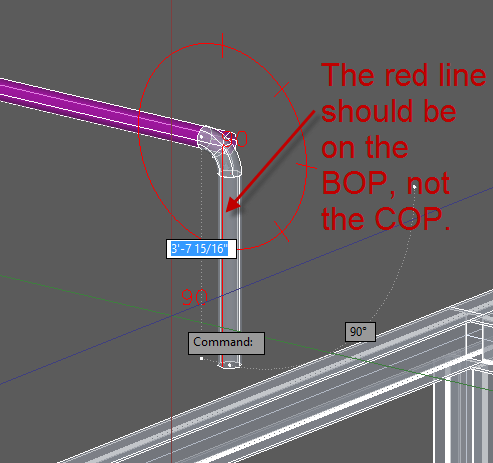

往那个方向拉。确保您的Ortho (F8)已打开。你还会注意到这条红线
应该在防喷器上，而不是在COP上。

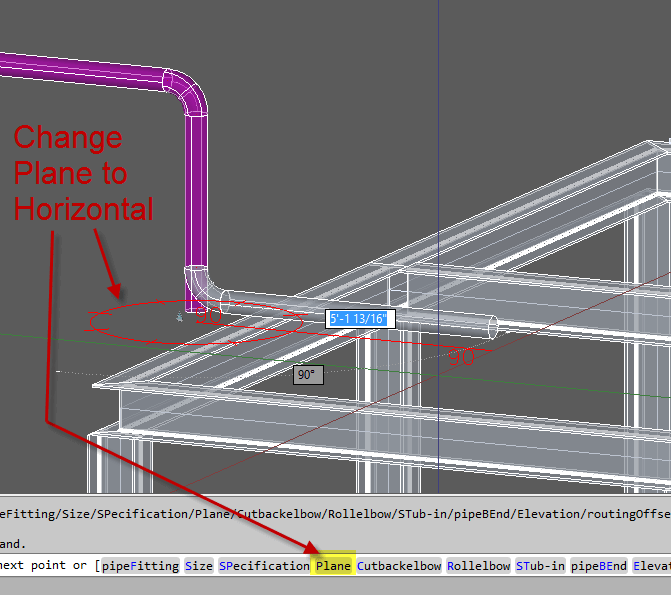

改变你的平面(指南针)水平配置，让管道躺在钢。
如果不更改，COP仍将在TOS上。当你朝着钢的方向拉时，你
会看到管道躺在TOS上。

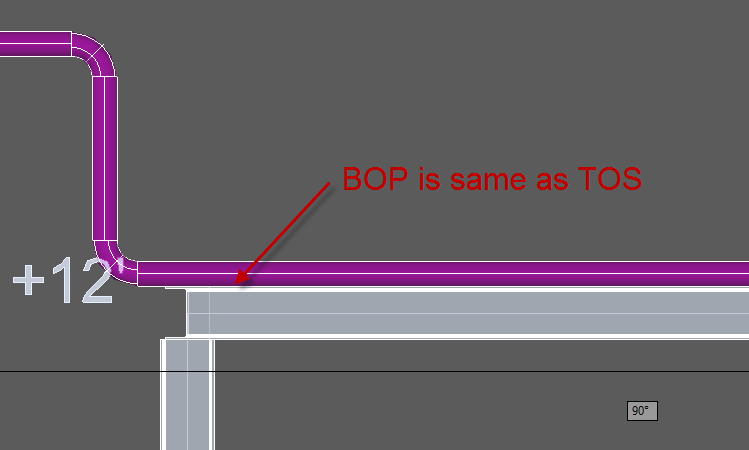

最后，选择或输入您想要的管道长度，并查看结果。你的防喷器应该是
与TOS相同，你可以在不知道TOS高度的情况下做到这一点
更复杂的路由即将到来!我也会教这个和其他的“行业技巧”
