Autodesk Fusion 360-插入自定义标题块
创建一个DWG文件作为标题块
您可以插入任何DWG文件作为标题块，只要它不包含任何不受支持的对象。使用AutoCAD、AutoCAD LT或不同的AutoCAD垂直产品创建线条、文本、图像、属性定义和其他二维几何图形以生成标题块。
插入DWG文件作为标题块

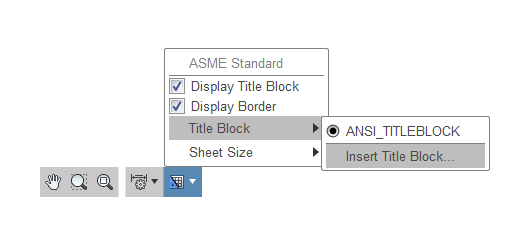

1.在“表格设置”下，选择标题块>插入标题块。
2.选择要作为标题块插入的DWG文件。
DWG插入到图纸中。要正确放置，请确保AutoCAD DWG文件中的WCS原点(0,0)位于标题块的右下角。
在AutoCAD中定义属性

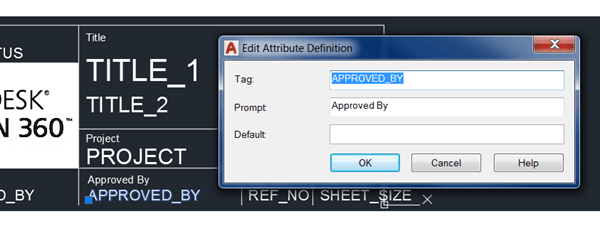

当您使用AutoCAD在DWG文件中创建属性定义时，这些属性将由Fusion drawing工作区“拾取”，这意味着如果您双击标题块，您可以在文本字段中填充自己的标题块提示。

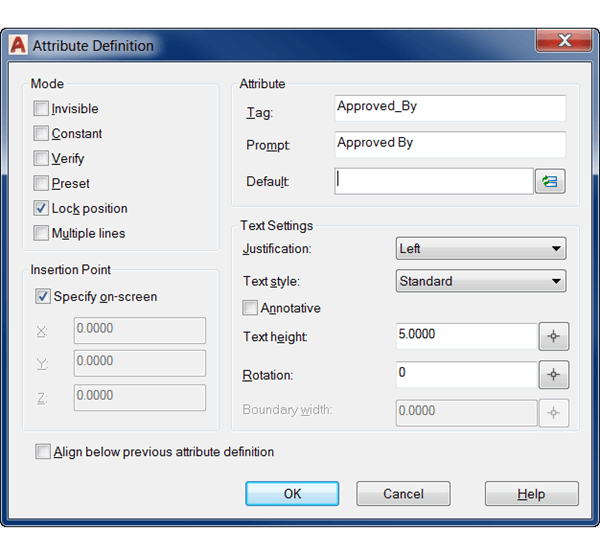

1.在AutoCAD的命令行中，输入ATTDEF命令。弹出“属性定义”对话框。
2.添加标签。标签标识文本在图纸中的位置，仅在AutoCAD中显示。
3.添加提示符。提示是在“融合图纸”的“标题块”对话框中显示的文本。
4.添加默认文本(可选)。这是默认显示在文本字段中的文本。
5.将标签放在DWG中。
请注意:锁定位置将属性定义锁定在适当的位置，这样它们就不能在Fusion图纸工作空间中移动。如果取消选中“锁定位置”，则可以使用握把在Fusion drawing工作区中移动属性定义。
