什么是植物3D?
工厂三维是一个欧特克的应用程序，针对设计和工艺工厂设施的布局。它具有设计师需要的工具和功能来创建详细的工厂模型，包括在熟悉的AutoCAD平台上构建的管道、结构和设备。使用规范驱动的技术和标准部件目录，设计师可以简化管道、设备、支撑结构和其他工厂部件的布置。
设计师可以在Plant 3D中做什么?
- 创建和编辑p&id
- 从行业标准符号库快速创建P&ID。
- 使用数据验证来快速识别可能的错误
- 为结构钢、管道和设备定制创建和编辑精确的3D模型，以适应许多工艺应用。
- 创建管道规格。
- 提取和编辑管道正字图。
- 自动化管道等距测量。
- 自动化项目特定的报告。
- 为BIM模型创建文档。
工厂三维是一个欧特克的应用程序，针对设计和工艺工厂设施的布局。它具有设计师需要的工具和功能来创建详细的工厂模型，包括在熟悉的AutoCAD平台上构建的管道、结构和设备。使用规范驱动的技术和标准部件目录，设计师可以简化管道、设备、支撑结构和其他工厂部件的布置。
你能用Plant 3D做什么?

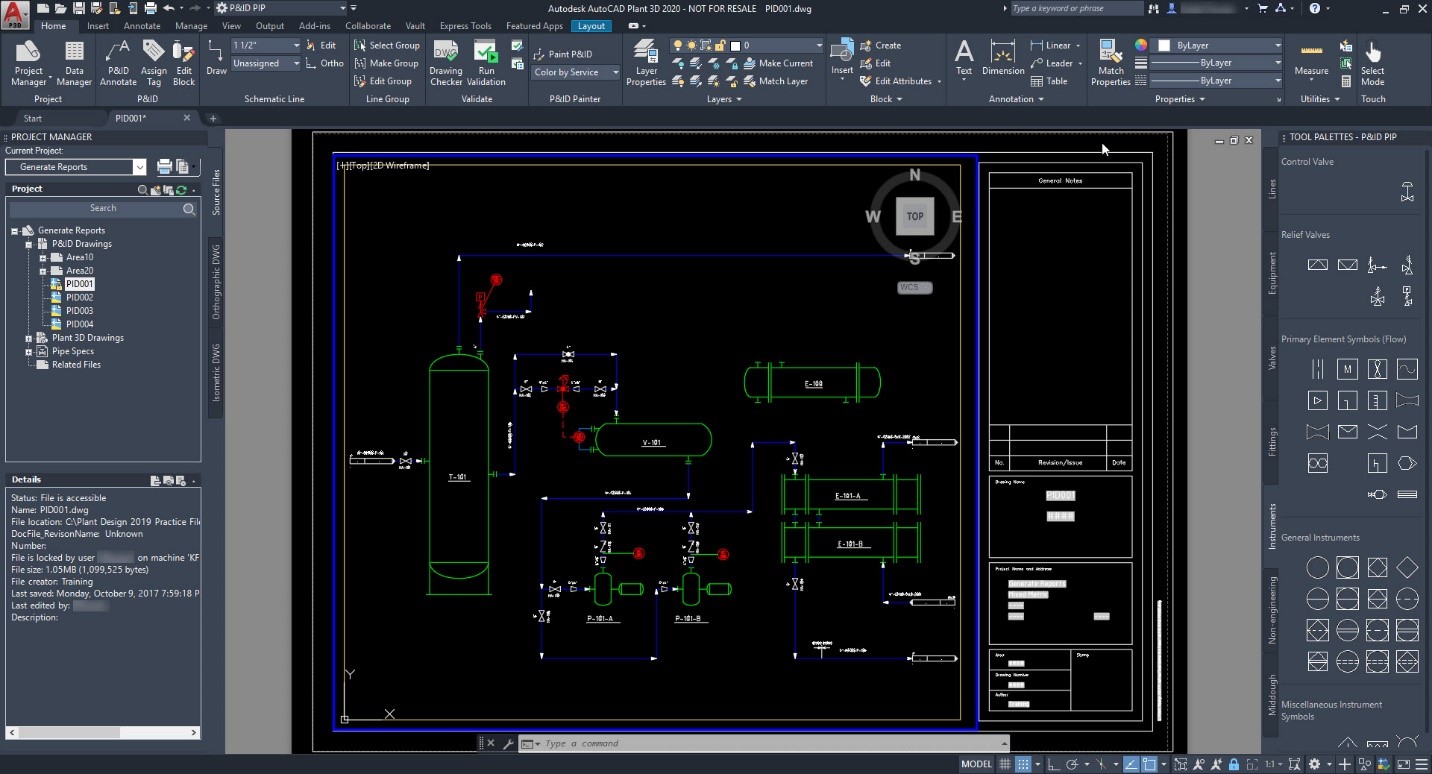

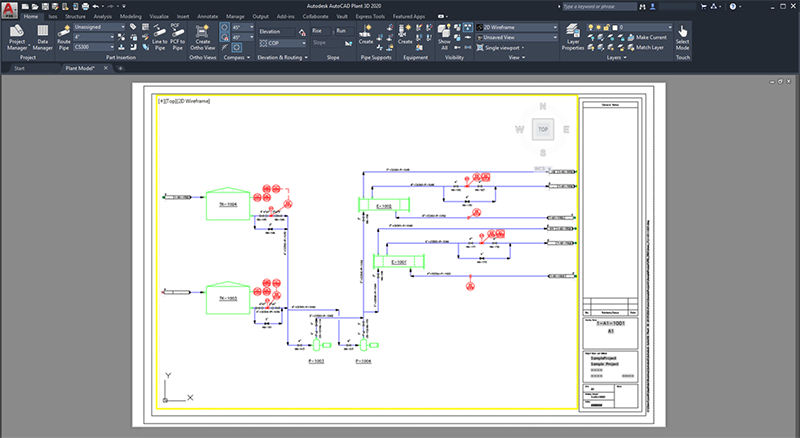

智能P&IDs
P&ID图中的每个组件都有链接到数据管理器的数据。使用数据管理器，用户可以查看数据报告，将它们导出到电子表格或CSV(逗号分隔值)文件，并将它们导入到程序中。
- 快速PID起草与上下文AutoCAD命令。
- 特定于项目的标记和报告格式允许根据客户标准进行定制。
- 数据验证可以快速确定数据的一致性并识别潜在的错误。
- 工具调色板中的行业标准符号库…

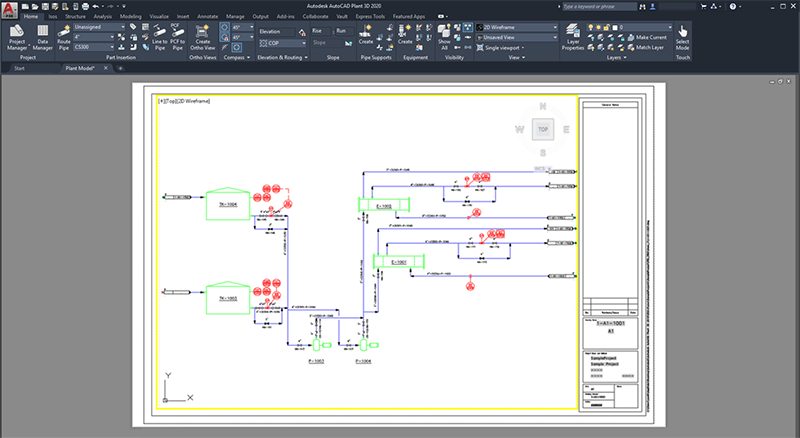

动态P&ID图是通过组合各种类型的P&ID图来创建的组件而且行，以制作和编辑数据报告。每个P&ID组件而且行具有指定的图层名称、颜色、缩放因子、标记行为和其他属性，这些属性被设置为项目的一部分。
- 组件包括e设备(泵，储罐，容器)，nozzles(法兰或流)，我nstruments(控制阀、流量计、仪表气泡在线组件(阀门和减速器)，n工程项目(连接器、流箭头、其他缺乏可报告数据的项目)。
- 原理图线包括pipe行(一、二次线段、夹套管段)和signal行(电动、液压、气动)。
P&ID组件和行符号:
Plant 3D包括一组基于P&ID行业标准、PIP、ISA、ISO、DIN和JIS的组件和线符号。P&ID工具面板提供了用于创建和记录P&ID图纸的符号或组件和线条的可视化库。
组件和行创建:
如果用户注意到有些组件和行不是开箱即用符号库的一部分，那么它们很可能是由管理员创建并添加到工具面板中的。建议使用默认符号或管理员提供的符号，以确保它们符合公司标准，并将在报告中显示。开云体育全站客户端如果需要，AutoCAD对象可以转换为P&ID组件或行。
需要一个植物3D管理员?接触应用软件来一次探索电话，了解应用材料公司的植物3D专家如何帮助您完成植物3D管理中最困难的部分?

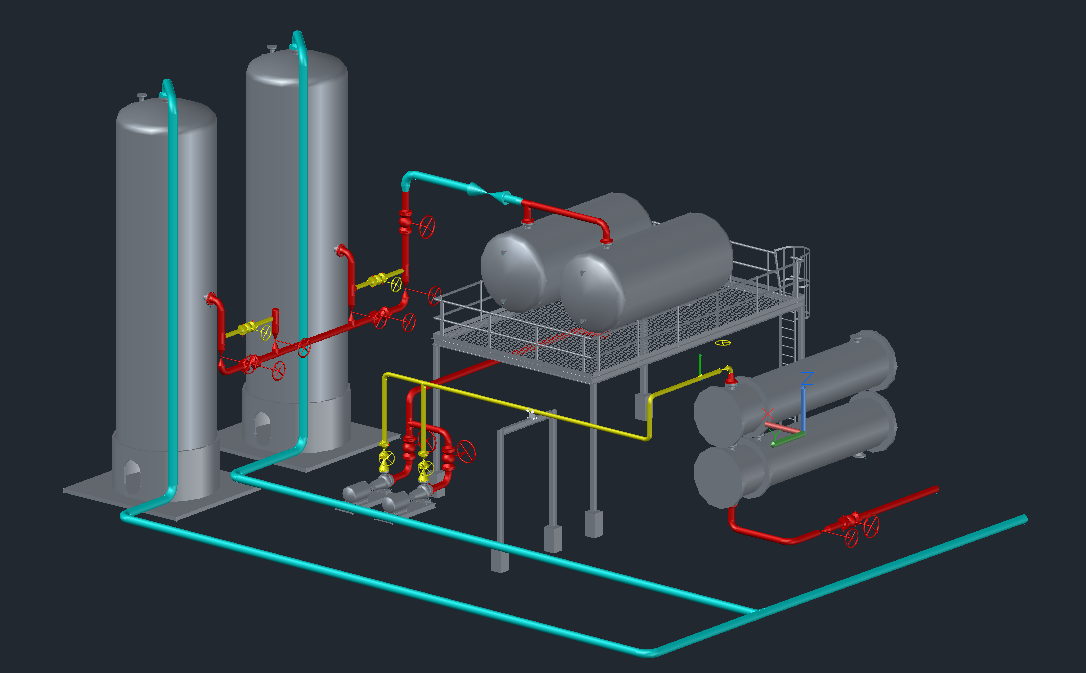

三维建模
- 快速三维植物建模。
- 参数化装备模板。
- 结构建模。
- 创建项目特定的管道规范……
用户可以定制管道规格以满足作业要求。规格编辑器创建和修改规格，其中包括规格表和分支表。零件可以添加到规格表中，并在Plant 3D中布线时使用。规格编辑器将做以下工作:
- 创建、查看和编辑规范。
- 将零件添加到目录中的规格表中。
- 根据部件大小，设置部件组的部件使用优先级。
- 分配用于分支配件的零件。
- 在零件目录中查看、筛选和定位零件。
- 指定DIN零件的壁厚。
- 将规格表导出到Excel或从Excel导入修改过的规格表。
该模型甚至可以通过Autodesk Navisworks Manage进行审查和检查干扰。
管道的文档
- 创建自动化的、特定于项目的报告。
- 记录BIM模型。
- 创建和编辑管道正字图。
- 生成自动管道等距图-使用样式创建的模型的快照…
课程:通过Spoolgen将AutoCAD Plant 3D中的管道设计连接到管道制造
管道可交付成果
- 管道等距- Plant 3D提供自动化等距，可以使用标题块、符号、流箭头、支撑、绝缘符号等进行定制。
- 正字法绘图(部分和计划)-部分和计划很容易与Plant 3D。查看端口无限可调的视图立方体和增强的界面，创建详细和易于阅读的部分和计划。
- 报告——创建自动化的、项目特定的报告和BIM模型文档。
如何安装和购买Plant 3D
安装
Autodesk宣布，AutoCAD 2020将不再分离为不同的不同程序。相反，autocad2020的订阅者可以从他们的“专用工具集”访问多个产品欧特克的账户．这些工具集包括Plant 3D，以前称为AutoCAD Plant 3D 2018。尽管Plant 3D是一个工具集，但它仍然是一个单独的下载应用程序。
安装资源
购买
包含了Plant 3D工具集AutoCAD包括专用工具集．关于Plant 3D和AutoCAD订阅的快速发现电话，或与客户经理交谈，应用软件今天。
共同的挑战
1.行标记
访问大卫·沃尔夫的指导视频学习的最佳实践行标记只需25分钟。
2.等距标题块设置
与新用户一起设置Plant 3D时最常见的挑战之一是等距标题块．带有公司标志和其他自定义信息的定制等距标题块通常对项目交付物至关重要。开云体育全站客户端
3.本地数据缓存清除器
找到并使用PnPLocalDataCachePurger.exe清除本地数据缓存
4.报表工具定制
5.管规格
课程:让您的数据流动之间的工厂规格，AutoCAD P&ID(规格驱动)，和AutoCAD工厂3D
课程:通过Spoolgen将AutoCAD Plant 3D中的管道设计连接到管道制造
6.自定义P&ID块
7.线列表
计划
1.种植3D + SQL Server
Autodesk知识网络:如何为AutoCAD工厂3D项目配置Microsoft SQL Server
2.植物3D +拱顶
3.工厂3D + BIM 360
培训
看到应用软件LiveLab学习行业专家在线培训日历。
CADLearning有个性化的学习课程。
有关使用Plant 3D的基础知识和更深入的功能，请访问Autodesk知识网络学习．
你可以搜索以前年份的欧特克大学属于Plant 3D的类。
系统性能
AutoCAD Plant 3D是建立在AutoCAD通用CAD引擎平台上的。由于AutoCAD被用于很多事情，它并没有针对3D图形进行优化。AutoCAD Plant 3D默认设置并没有专门设置为使编辑器响应速度高于显示质量。
当想要提高性能时，首先要考虑的是使用Visual Styles Manager来减少3D显示细节。您还可以使用3dconfig来设置影响显卡硬件性能的选项。
性能的提高可以通过关闭断开标记、使用外部引用分解大型图纸以及在2dwireframe模式下操作来实现。在模型中工作时，可以关闭未使用的植物3D调色板。例如，关闭Data Manager可以提高性能，特别是在编辑时。项目管理器也可以关闭(相对于自动隐藏)，以提高性能。
AutoCAD设置
没有单一的最佳AutoCAD性能设置，因为一些设置被设计为禁用选择和编辑所需的功能。
最重要的选择是在2D和3D视图模式之间。2D模式可以显示与3D线框相似的3D对象，但模式使用的重绘数据库明显不同。3D重绘数据库是为质量和响应而设计的，而不是可伸缩性。实际上，这意味着在3D视图模式下，随着显示中的模型变大，性能下降得更快。
将轮廓改为2D线框可以显著提高性能。如果dissilh被关闭以提高线框中的性能，等值线应该设置为4。管道还使用plantpipesilhdisplay，当dissilh关闭时，它会显示管段的轮廓。有关更多信息，请参见控制植物3D模型的视觉样式。
一些替代设置可能会导致不希望的行为。例如，关闭pickfirst可以加快浏览速度，但它会禁用“选择连接部件”快捷菜单。在2dwireframe中拖拽比3dwireframe慢。最佳性能配置取决于用户如何使用模型。设置低视图可以加快2D模式下的拖拽速度。Facetres是一个影响3D视图的类似变量。
Vtoptions可用于设置快速转换速度，降低性能(fps)阈值，或禁用视图转换。
可以使用不特定于显示的其他设置。例如，可以冻结未使用的层来提高性能，而不是关闭一个层。
用户还可以关闭不使用的功能。例如，直到需要时才需要打开属性窗口。跟踪，动态输入，甚至握把都可以在不使用时关闭。
使用外部引用将较大的图形分解为较小的图形可以显著提高性能。例如，设备、管道和结构可以放置在不同的图纸中，大型图纸可以按区域划分。
额外的资源
工厂三维提高
Python脚本
对植物3D的自定义Python脚本感兴趣?
看到这个大卫·沃尔夫在非盟的演讲， MTG服务公司应用软件总监。
David还写了一个关于这个主题的三篇系列博客:
自定义Python脚本autocadplant 3D -第2部分
自定义Python脚本autocadplant 3D -第3部分
更多Autodesk链接
Autodesk将AutoCAD Plant 3D描述为规范驱动的软件，用于创建工艺工厂组件的3D模型——布线管道、添加设备、添加组件以及包括支撑结构。在Plant 3D中，底层数据直接在3D模型、p&id、等距图和正字图之间交换，确保信息是一致的和最新的。
Autodesk YouTube频道与视频教程和产品和行业视频。
AutoCAD工厂3D视频-视频内容的用户开始与植物3D。
Autodesk知识网络- AutoCAD工具集页面的视频教程植物3D功能和使用植物3D。
包括视频:
包括学习文章:
- P&ID组件和线路-在工具面板中，Plant 3D提供了PIP, ISA, ISO/JIN和JIS的标准符号库。
- 使用注释—可根据项目或客户标准定制注释和报表。
- 验证P&ID图纸和工厂3D模型—可以定义规则扫描p&id，检查数据一致性错误。
- 设备—参数化模板可以实现更快的工厂设备布局。
- 结构-行业标准钢型材(AISC, CISC, DIN)能够实现结构部件的高效布局。
- 项目特定的管道规格-可定制管道规格以满足项目标准。
- 使用正字法视图-可以从3D模型中提取管道正位图并实时更新。
- 等距图纸-管道iso图纸可以直接从3D模型中创建。
- 协作工作流-与其他团队合作为工厂创建BIM模型。
- 具体项目的报告-报告可以格式化，然后从3D模型自动填充。
有关快速参考，请查看AutoCAD工厂三维快速参考指南．
要分享您的植物3D知识或探索流行的植物3D主题，请参加AutoCAD Plant 3D论坛．也被称为“Autodesk社区”，您可以在这里找到答案、分享专业知识并与同行联系。
要查看您遇到的问题是否已处理和解决，请参阅Autodesk知识网络故障排除内容。它包括特色如何使用Plant 3D课程。
